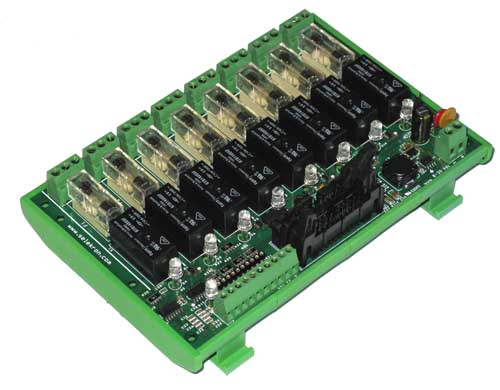

SKM-RLY08062F es un módulo de 8 relés de potencia con fusibles de protección integrados, para montaje en carril DIN.

El control de cada canal se puede realizar mediante señales lógicas con niveles TTL (5 V), ó bien mediante una señal PNP (hasta 24 V), NPN ó contacto seco.

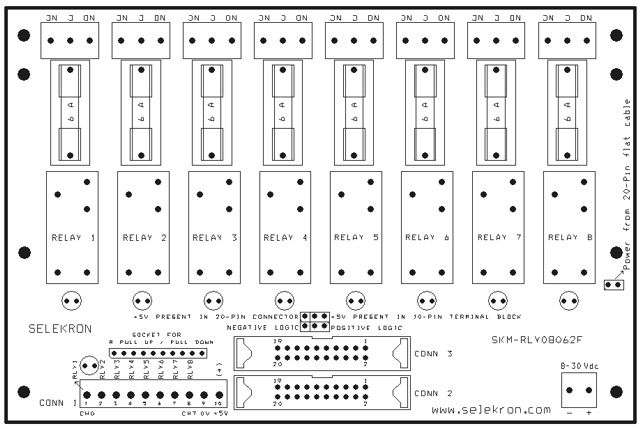

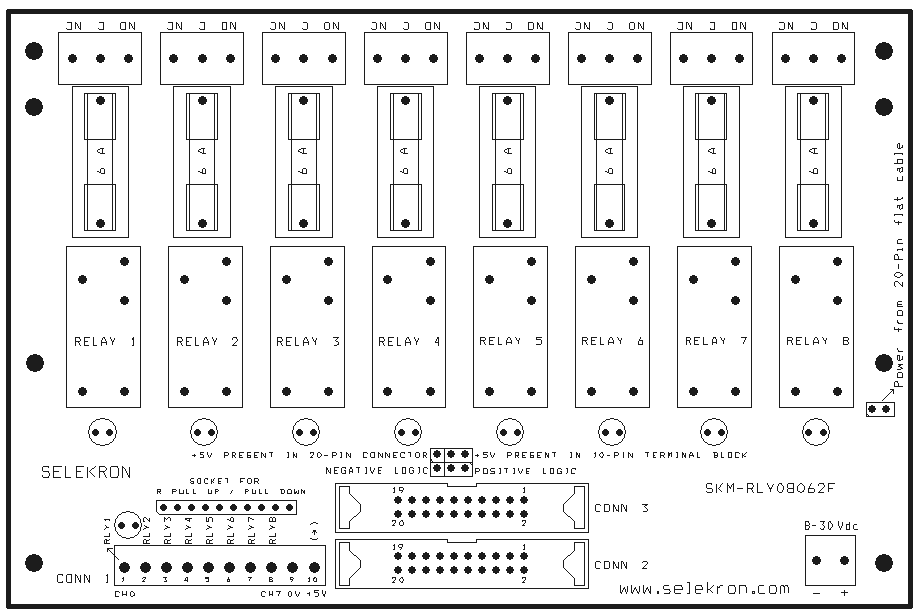

Las señales de control están disponibles en un conector de bornas roscadas para un fácil acceso, y también en un conector para cable plano de 20 polos, compatible con diversas tarjetas de entradas/salidas. Un segundo conector, de las mismas características, permite conectar dos módulos encadenados, para poder controlar hasta 16 relés con un cable de 20 polos.

Las entradas están protegidas contra picos, descargas ESD y ruido captado por cables largos.

Cada canal de salida puede controlar cargas de hasta 6 A / 240 Vac, y dispone de fusible de protección integrado. Los relés montados son del tipo SPDT (contactos conmutados). Sus contactos soportan 12 A, por lo que en este equipo trabajan al 50% de su capacidad, lo que asegura una larga vida del relé.

El módulo acepta un amplio rango de tensiones de alimentación, entre 8 y 30 Vdc, de modo que es insensible a fluctuaciones en la salida de la fuente de alimentación. Es posible proporcionar la alimentación mediante el conector de bornas roscadas, ó a través del cable paralelo de 20 vías.

A través del conector de cable plano de 20 vías, es posible conectar el módulo a determinadas tarjetas de entradas/salidas para PC, de diversos fabricantes, como Advantech y Omega, entre otros. En el conector de estas tarjetas están disponibles 16 líneas de salida, configuradas en 2 bancos de 8 líneas. Conectando el cable plano de la tarjeta I/O a uno y otro de los dos conectores del módulo RLY08062F, se controlarán los relés con el banco de 8 líneas deseado, y el otro conector permitirá llevar las otras 8 líneas restantes de la tarjeta I/O a otro módulo de relés.

CARACTERÍSTICAS:

• 8 Relés de potencia, de contactos conmutados.
• Capacidad de corte: 6A /240 Vac.
• Fusibles de protección integrados en cada canal.
• LEDs indicadores para cada canal.
• 2 modos de activación:
  • Señales lógicas con niveles 5 V TTL (lógica positiva o negativa, selección por jumper).
  • PNP (hasta 24 V), NPN ó contacto seco.
• Señales de control accesibles mediante bornas roscadas, así como en conector para cable plano de 20 pines, compatible con diversas tarjetas de E/S.
• Un segundo conector de 20 pines permite controlar 2 módulos RLY08062F desde el conector de 20 pines (con 16 líneas I/O) de una tarjeta I/O, destinando un grupo de 8 canales a cada módulo de relés.
• Amplio rango de alimentación: 8-30 Vdc.
• Potencia consumida: 4 w, con los 8 relés activados.
• Montaje en carril DIN.
• Dimensiones: 167 x 110 x 55 mm.
• RoHS.
