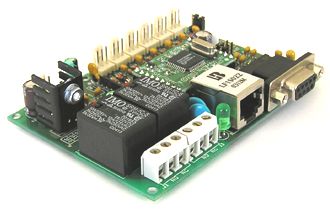

SKM-SP1 es una tarjeta de control que utiliza el módulo SitePlayer y que permite, a través de una LAN Ethernet, comprobar el estado de sensores, activar relés ó comunicarse con otro módulo microcontrolador para tareas diversas.
El interface basado en web permite acceder al módulo desde un navegador estándar, sin ningún software especial. Tan sólo es necesario acceder a la dirección IP que previamente se le asigne para poder monitorizar sensores ó activar/ desactivar relés.
Dispone de 48 Kb de memoria para almacenar páginas web que pueden ser creadas con herramientas comunes de diseño web HTML.
A través de la conexión Ethernet es posible subir al SitePlayer las páginas web para ser almacenadas, así como actualizar el firmware del módulo. Tiene implementados los protocolos: ARP, ICMP, IP, UDP, TCP, DHCP.
CARACTERÍSTICAS:
-
2 relés de 5A/ 240 V con contactos NO y NC, con LEDs indicadores.
-
Entrada para 6 sensores del tipo ON/OFF con protección contra ruido y picos de tensión en los cables. Los sensores pueden tener tensión ( hasta 25 V) o cerrar contactos. Los 6 conectores de entrada disponen de líneas de +5V y GND para alimentar sensores externos.
-
Conector DB9 para conexión mediante RS-232 a un PC u otro sistema.
-
Conector RJ45 para conexión Ethernet.
-
Alimentación: 6 -10 V, protegida contra inversión de polaridad.
-
Consumo: 270 mA con los 2 relés activos. 470 mA ( máximo) con la línea de 5 V externa en cortocircuito( esta línea incorpora un fusible rearmable de 200 mA para protección frente a cortocircuitos externos).
-
Dimensiones: 109 x 72 mm.
- Adaptable a carril DIN omega.
( 185 KB )

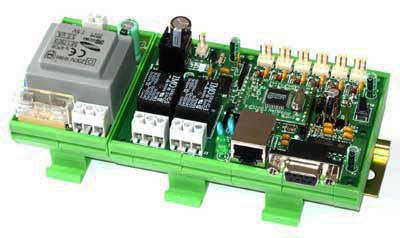

SKM-SP1 con fuente de alimentación, montados sobre soporte para carril DIN Omega

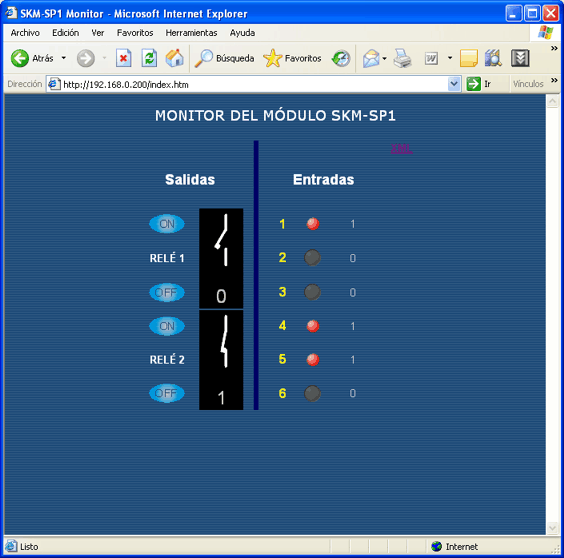

Esta placa se entrega lista para ser utilizada, con una página web grabada en el módulo SitePlayer que permite activar y desactivar los 2 relés, y muestra el estado de las 6 entradas, con refresco de la información cada 10 segundos. Los sensores, en estdo inactivo muestran el valor "1". Al conectar la entrada correspondiente a 0V se muestra el valor "0" en el siguiente refresco de la página.
Se entrega con una dirección IP por defecto y la opción DHCP habilitada.
Los usuarios avanzados podrán programar el módulo SitePlayer ( para modificar la página Web, utilizar el puerto serie, etc) con las herramientas y manuales que Netmedia facilita gratuitamente en su página web: www.siteplayer.com
La placa incluye cable RS-232 y cable Ethernet. No incluye soporte para carril DIN ni fuente de alimentación, los cuales se suministran por separado.
Está disponible una fuente de alimentación para el módulo SKM-SP1, con soporte para carril DIN:
Nota importante: Esta placa está concebida para ser utilizada como parte integrante de un sistema y el instalador deberá tomar las precauciones necesarias de seguridad ( fusibles en las salidas , etc.)
